¿Dónde se coloca el cilindro de agente extintor en un sistema automático? Importancia técnica de la ubicación del cilindro en la extinción automática.
La correcta ubicación del cilindro de agente extintor constituye un elemento crítico para garantizar el rendimiento real de un sistema automático en cocinas industriales. No basta con disponer de un sistema certificado: su eficacia depende en gran medida de que el cilindro esté protegido del calor, accesible para mantenimiento, visible para el operario y colocado de acuerdo con lo establecido por el RIPCI, la UNE 23510, la UNE-EN 17446 y las instrucciones específicas del fabricante.
Un mal posicionamiento provoca pérdida de presión, fallos en la activación manual, corrosión, deterioro mecánico o incluso la anulación de la eficacia de la descarga. Por ello, resulta esencial comprender las directrices técnicas que determinan la ubicación adecuada.
Factores que influyen en el rendimiento del sistema
Cuando se evalúa el precio sistema automático de extinción de incendios en cocinas, uno de los elementos a considerar es precisamente la instalación adecuada del cilindro. La calidad del montaje influye en la durabilidad, el comportamiento térmico y la accesibilidad para revisiones. Un cilindro mal ubicado compromete tanto la seguridad como la inversión realizada.
El cilindro es un componente de alta presión que almacena el agente extintor (líquido clase F, CO₂, agente limpio o espuma), además del manómetro, la válvula de activación y la conexión al circuito de tuberías. Su ubicación estratégica determina el flujo, la presión y el desempeño final del sistema.
Ubicación adecuada según normativa y fabricantes
Para quienes comparan extincion automatica campana cocina precio, es importante conocer que la ubicación del cilindro no es una decisión opcional: está regulada y debe seguir criterios técnicos precisos. En sistemas automáticos de cocina, la normativa y los fabricantes coinciden en elementos fundamentales:
- Nunca dentro del volumen de la campana extractora
Esta zona acumula calor, grasa y vapores, creando un ambiente corrosivo y térmico que degrada el cilindro. - En una pared lateral cercana, pero alejada del calor directo
Lo habitual es mantener una distancia de 30 a 150 cm respecto a la campana, con suficiente ventilación. - Siempre en posición vertical
La verticalidad garantiza la estabilidad y la correcta operación de la válvula de disparo. - Totalmente accesible
El operario debe poder ver el manómetro y accionar el disparo manual sin obstáculos. - En un rango térmico controlado
Los estándares técnicos establecen entre +5 ºC y +50 ºC.
La clave técnica definitiva: es esencial saber dónde se coloca el cilindro de agente extintor en un sistema automático
En cualquier instalación profesional, es esencial saber dónde se coloca el cilindro de agente extintor en un sistema automático, ya que su posición determina la eficiencia del sistema entero. La ubicación incorrecta puede:
- Reducir la presión interna por exposición al calor.
- Imposibilitar la detonación manual en emergencias.
- Alterar el comportamiento del agente extintor.
- Deteriorar los materiales por corrosión o agentes externos.
- Invalidar certificaciones y ensayos oficiales.
Por estas razones, los fabricantes establecen reglas estrictas sobre dónde NO debe ubicarse y dónde sí puede hacerlo.
Criterios generales de instalación en cocinas industriales
Fuera de la campana extractora
Se evita así el calor extremo que altera la presión del cilindro y la acumulación de grasa que acorta la vida útil del equipo.
Sobre una pared lateral o estructura fija
Debe ser una superficie sólida que permita el uso de soportes metálicos homologados.
Vertical y visible
Esta condición es imprescindible para inspecciones trimestrales y para garantizar el correcto funcionamiento del sistema.
Accesible para mantenimiento y activación manual
No puede ocultarse detrás de muebles ni dentro de armarios sin ventilación.
Lejos de fuentes directas de calor
Hornos, planchas, freidoras y salamandras generan temperaturas superiores a los rangos permitidos.
Instalación específica en sistemas PROTEX
Los sistemas PROTEX, ampliamente utilizados en España, disponen de requisitos técnicos propios basados en su ficha oficial:
- Prohibición absoluta de instalar el cilindro dentro de la campana.
- Fijación obligatoria en pared mediante soporte homologado y flejes metálicos.
- Posición vertical garantizada por el diseño del contenedor.
- Trabajo en temperaturas entre +5 ºC y +50 ºC.
- Acceso completo al pulsador manual de activación.
Estas indicaciones no son recomendaciones: son obligaciones de instalación requeridas para mantener la certificación del sistema.

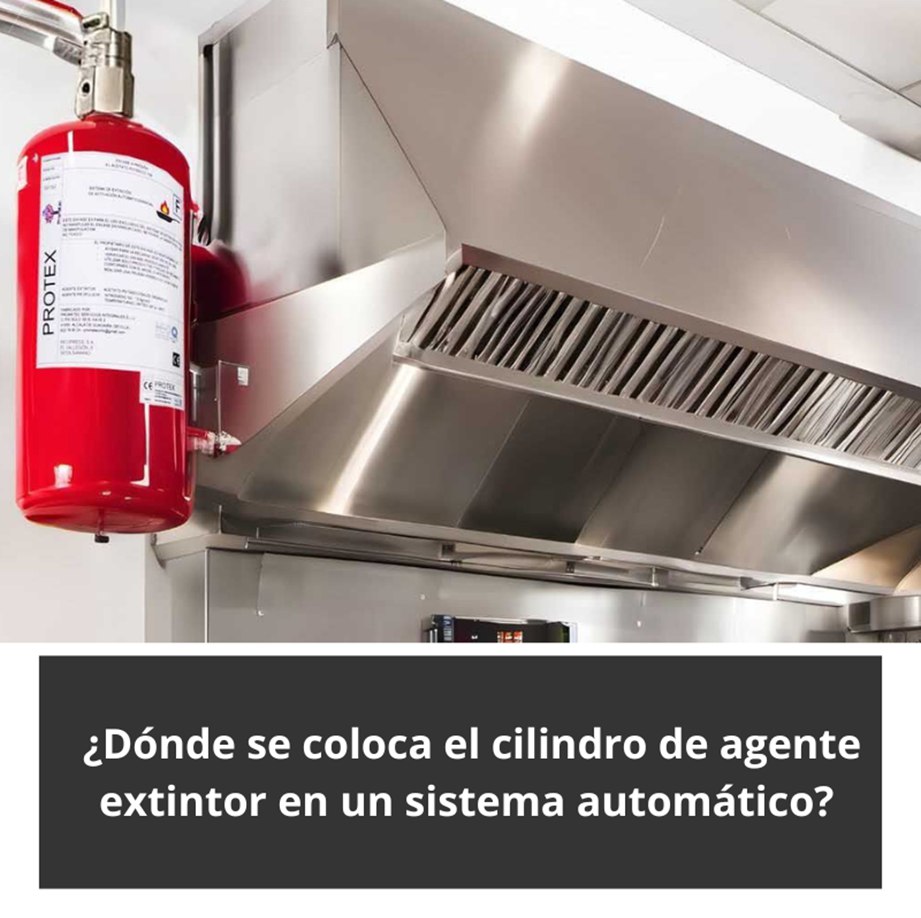

Ubicaciones recomendadas por instaladores certificados
🟩 Opción óptima (la más utilizada en cocinas industriales)
Instalación en pared lateral de la campana, a una altura de 120–150 cm, con buena ventilación y sin exposición a calor.
🟩 Opción alternativa
Fijación en columnas o estructuras estables cercanas, siempre que no haya vapores constantes ni riesgo térmico.
❌ Prohibido
- Instalar el cilindro dentro de la campana.
- Colocarlo encima de freidoras o planchas.
- Integrarlo dentro de muebles cerrados sin ventilación.
- Ubicarlo en zonas que superen los 50 ºC.
Cómo afecta la ubicación a la eficacia del sistema
La eficacia depende de:
- Mantenimiento correcto de la presión en la línea.
- Activación sin obstrucciones del mecanismo de descarga.
- Recorrido eficiente de la tubería hasta los difusores.
- Caudal óptimo para proteger freidoras, planchas y filtros.
Una mala colocación compromete estos factores y puede anular la descarga, dejando la cocina sin protección.
La posición del cilindro en un sistema automático de extinción
La posición del cilindro en un sistema automático de extinción es un factor determinante para la seguridad real de una cocina profesional. Para garantizar el funcionamiento adecuado, el cilindro debe instalarse:
- En vertical
- Fuera del volumen de la campana extractora
- En zona fresca, accesible y ventilada
- Anclado a una superficie sólida
- Con acceso directo al disparo manual
- Dentro del rango térmico permitido
- Lejos de cualquier fuente de calor o grasa
En los sistemas PROTEX, estas condiciones son aún más estrictas y forman parte de su certificación oficial. Cumplirlas garantiza una activación fiable, una descarga efectiva y la plena aprobación en inspecciones bajo el RIPCI.
